HAK32系列数控伺服刀架

刀架特点

HAK32系列伺服刀架采用伺服电机驱动,液压锁紧,三齿盘分度定位的工作原理。具有换刀速度快、就近换刀、锁紧后液压失压都能正常切削的特点。

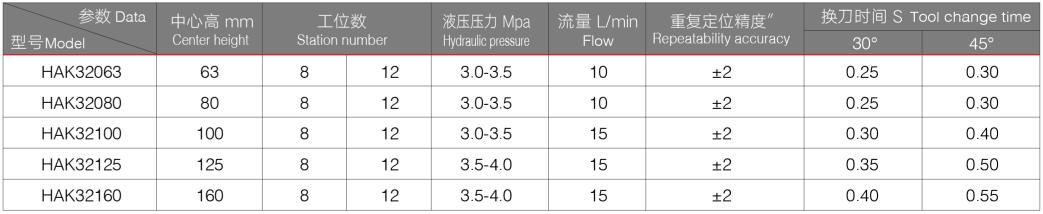

技术参数

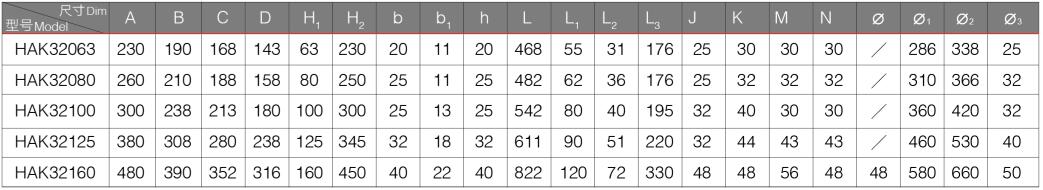

尺寸表

刀架选型和使用须知:

·刀架选型时确认各种参数,根据零件加工工序多少、复杂程度,选择工位数;

·根据机床型号,切削力大小选择刀具规格,并根据机床切削方向选择前置或后置刀架;

·卧式刀架镗刀座安装后,根据镗刀杆大小自镗内孔,并打上相应记号,在以后拆下重新安装时仍在该刀位;

·刀具伸出上刀体(刀盘)距离一般不大于2/3上刀体(刀盘)尺寸;

·刀架转动时,严禁用手或其它东西触摸碰撞,以免刀具划伤身体或损坏其它物品;

·客户若有特殊需要尺寸或参数方面变动,请提供有关数据与我公司联系;

·为使本公司产品质量更完善,以后对一些尺寸、参数会有所改动。改动后恕不另行通知,请谅解。
